PCB返修需要注意PCB孔眼的选择

PCB返修需要注意PCB孔眼的选择,印刷通孔(PTH)技术是印刷电路板(PCB)行业中使用的安装或组装技术之一。 正如通孔PCB的设计和制造一样，PCB的修复返修也是如此需要注意孔眼的选择。
许多小尺寸的损坏部件在维修过程中被需要被更换。 然而，有一个组件相比其他组件来说在PCB返修时需要更多的被关注，那就是PCB孔眼。

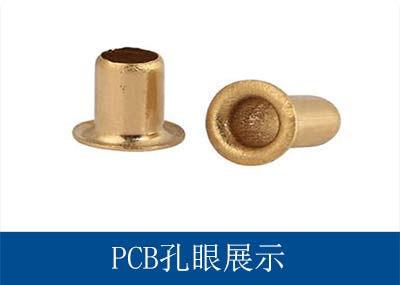

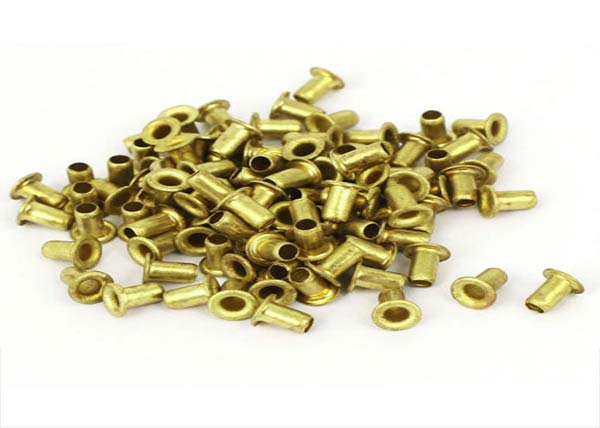

什么是PCB孔眼?

小孔是小环或管状组件。 在PTH电路板中，将它们放置在钻孔中，以修复损坏的通孔连接。 在PCB孔眼修复方面，使用专门的孔眼按钮将新的组件设置到电路板中。

如何选择孔眼？

孔眼有不同的规格。 因此，重要的是找到损坏通孔的正确组件，您可能对此感觉兴趣>>PTH返修设备。 选择孔眼时，需要注意以下几点：
内径(ID)：孔眼的内径应在0.075至0.500 mm(0.003″至0.020“)之间。 ID需要大于元件引线的直径。
外径(OD)：孔眼的外径必须与通过电路板钻出的间隙孔接口。 间隙应允许孔眼无力插入。 但是，它不应该超过眼圈的OD测量.125毫米(.005“)。
法兰直径(FD)：孔眼设计有法兰，以帮助保护新电路。 孔眼的法兰直径应足够小，以确保其不会干扰相邻的电路或焊盘。
法兰长度(LUF)：孔眼法兰下方的长度应在0.63至0.890 mm(0.025″至0.035“)之间。 其长度应超过电路板的厚度。
还有需要确保孔眼符合要求的规格。 如果法兰尺寸过大，则可能会干扰相邻的电路。 如果孔眼太短，则会突出电路板。 因此设置过程将无法正确执行。
通过以上总结，您可以找到修复过程的正确孔眼的要点。 有关PCBA基板返修的更多信息，您还可访问崴泰科技http://www.vttbga.com/或联系公司18816818769。
