SMT贴片焊接需要注意的细节

SMT贴片焊接需要注意的细节

SMT贴片焊接需要注意的细节有哪些呢,首先SMT贴片是一种高精密的技术性工作,对于返修的工艺要求非常严格,下面由崴泰科技为大家讲解在SMT贴片焊接时需要注意细节:

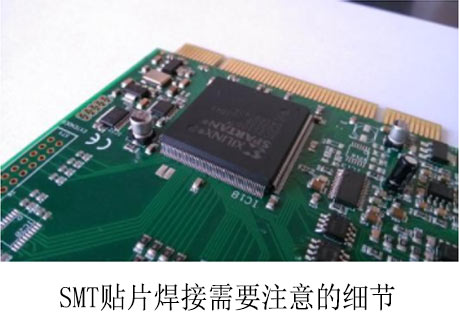

SMT贴片焊接

一、SMT贴片加工胶水的选择:

贴片加工中使用的胶水主要用于片式元件、SOT、SOIC等表面安装器件的波峰焊过程。用胶水把表面安装元器件固定在PCB上的目的是要避免高温的波峰冲击作用下可能引起元器件的脱落或移位。一般生产中采用环氧树脂热固化类胶水,而不采用丙稀酸胶水(需紫外线照射固化)。

二、常规SMT贴装

特点:贴片元件数量少,对于贴片加工的精度要求不高,元件品种以电阻电容为主,或者有个别的贴片过程:

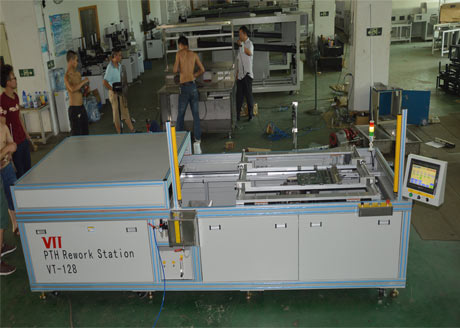

常规SMT贴装芯片机器

1、锡膏印刷:采用小型半自动印刷机印刷,也可手动印刷,但是手动印刷质量比比自动印刷要差。

2、SMT加工中贴装:一般可采用手工贴装,位置精度高一些的个别元件也可采用手动贴片机贴装。

3、焊接:一般都采用再流焊工艺,特殊情况也可用点焊。

三、SMT加工中高精度贴装

特点:FPC上要有基板定位用MARK标记,FPC本身要平整。FPC固定难,批量生产时一致性较难保证,对设备要求高。另外印刷锡膏和贴装工艺控制难度较大。

关键过程:1、FPC固定:从印刷贴片到回流焊接全程固定在托板上。所用托板要求热膨胀系数要小。固定方法有两种,贴装精度为QFP引线间距0.65MM以上时用方法

A:贴装精度为QFP引线间距0.65MM以下时用

B:方法A:托板套在定位模板上。FPC用薄型耐高温胶带固定在托板上,然后让托板与定位模板分离,进行印刷。耐高温胶带应粘度适中,回流焊后必须易剥离,且在FPC上无残留胶剂。

锡膏印刷:因为托板上装载FPC,FPC上有定位用的耐高温胶带,使高度与托板平面不一致,所以印刷时必须选用弹性刮刀。锡膏成份对印刷效果影响较大,必须选用合适的锡膏。另外对选用B方法的印刷模板需经过特殊处理。

贴装设备:第一,锡膏印刷机,印刷机最好带有光学定位系统,否则焊接质量会有较大影响。其次,FPC固定在托板上,但是FPC与托板之间总会产生一些微小的间隙,这是与PCB基板最大的区别。因此设备参数的设定对印刷效果,贴装精度,焊接效果会产生较大影响。因此FPC的贴装对过程控制要求严格。

以上就是 崴泰科技为大家介绍的SMT贴片焊接需要注意的细节,更多关于SMT贴片工艺的知识或者是了解更多的返修设备可以点击>>>
